本期專題：外網、內網、設備網之間如何組網？

不少朋友多次問到，什么是外網、內網、智能化設備網？什么項目會用到？如何去設計網絡？弱電項目離不開這些網絡。

本期我們一起來通過醫院的組網案例，來徹底了解關于外網、內網、智能化設備網如何設計？

醫院計算機網絡系統用于開展日常醫療業務（HIS、LIS、PACS、RIS、財務、體檢系統等），并具備將來擴容和帶寬升級的條件；提供合理、流暢的醫院網絡安全管理軟件平臺；提供穩定、實用和安全，具有高寬帶、大容量和高速率的計算機網絡。

醫院弱電總機房設置于行政科研樓一層；在門診樓二層、1號病房樓一層、2號病房樓一層、4號病房樓一層設置匯聚機房，其中4#病房樓一層機房為備災機房。

醫院共設置3套計算機網絡：外網、內網、智能設備網，三個網絡之間物理隔離。

醫院網絡機房規劃：

一、醫院計算機外網

內網承載醫院關鍵業務，采用萬兆骨干，千兆到桌面。核心交換機之間用雙機虛擬化熱備機制，實現故障的自動切換。接入交換機雙鏈路捆綁上聯，并采用虛擬化配置。

醫院內外框架一

醫院內外框架二

二、醫院計算機外網

醫院外網作為全院上網的主干網絡，眾多醫院對外門戶網站，系統均對外開放。外網采用萬兆骨干，千兆到桌面。核心設計采用1臺十萬兆核心交換機,在核心交換機中采用關鍵模塊冗余設計（如雙電源冗余等）。

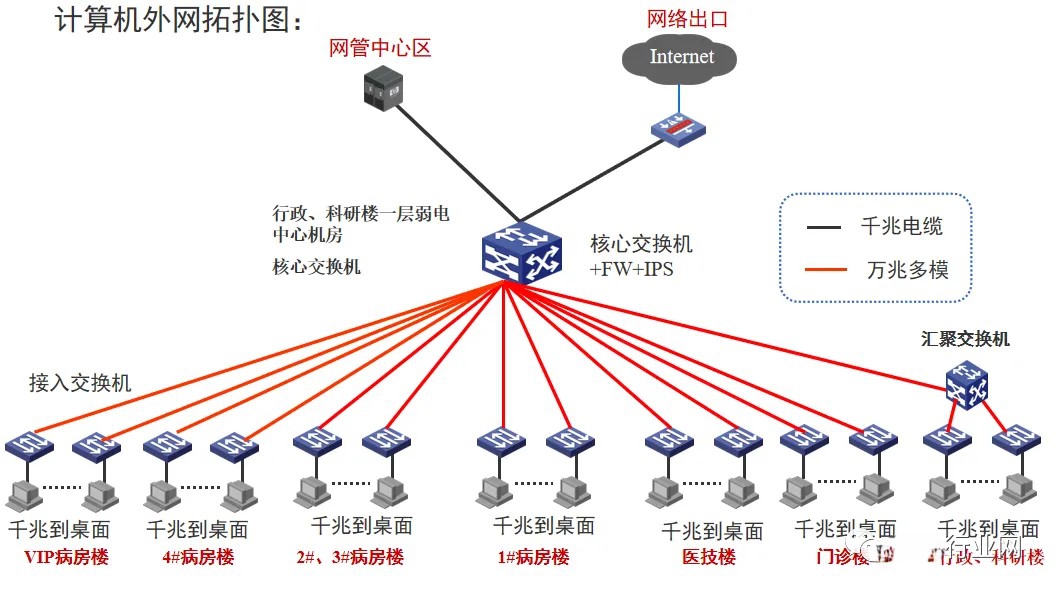

醫院外網框架一

醫院外網框架二

考慮到外網對于網絡安全防護需求，綜合對內及對外考慮設置出口網關、防火墻、統一認證系統及網絡管理系統等，考慮設備兼容性及售后服務，采用與核心交換機同一品牌。

三、醫院計算機設備網

設備網主要承擔醫院視頻監控，病房電視服務、呼叫系統等，在網絡中要求實時和高質量的傳輸，采用萬兆骨干，千兆到桌面。核心設計采用1臺十萬兆核心交換機,在核心交換機中采用關鍵模塊冗余設計（如雙電源冗余等）。

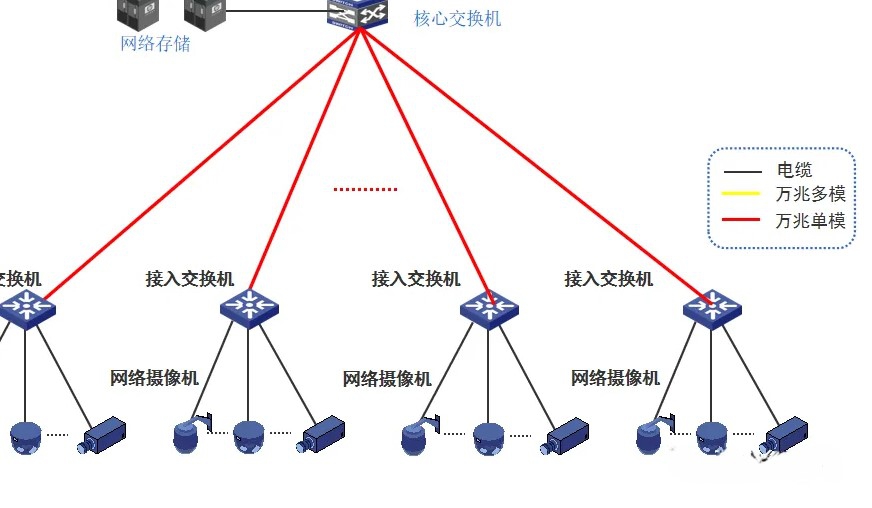

醫院設備網組網框架一

醫院設備網組網框架二

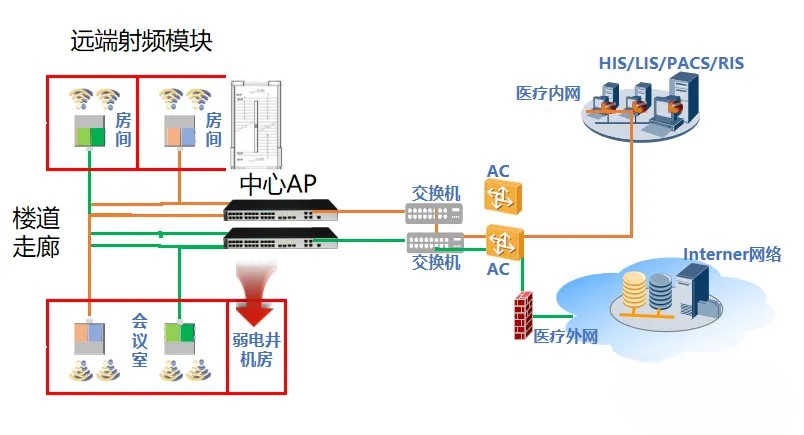

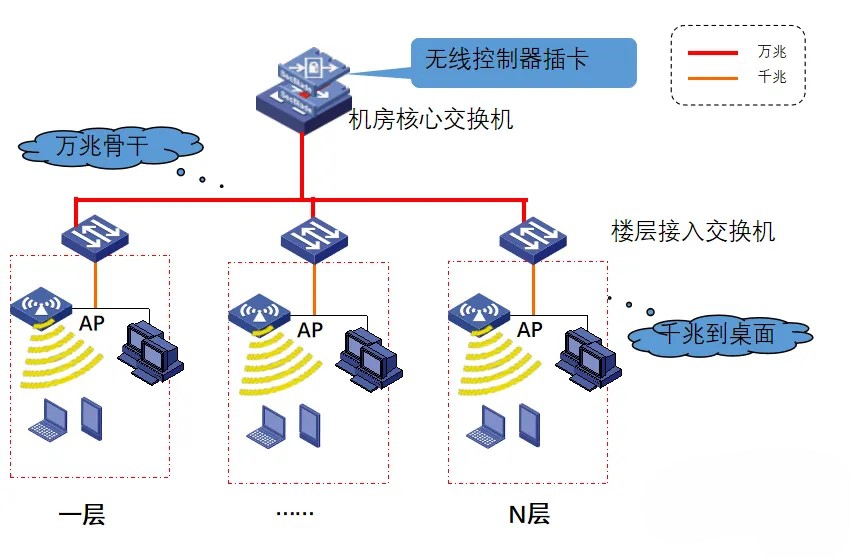

醫院無線布置拓撲圖：

1、中心AP通過網線延伸到房間，連接內外網的模塊分別部署不同房間，一個模塊可以覆蓋2個房間空間。

2、內外網的模塊分別通過網線連接中心AP，內外網獨立規劃，獨立部署，實現內外網數據物理隔離。

優點：

物理隔離：基于遠端射頻模塊、中心AP物理端口和CPU劃分內外網隔離技術。

漫游零丟包：通過獨有跨遠端射頻模塊漫游算法，終端漫游無感知，零丟包。

靈活擴展：中心AP可擴展支持RFID、Zigbee、藍牙等射頻技術遠端模塊。

安裝便捷：網線拉遠100米，中心AP PoE供電，無需穿墻鑿洞，改造成本低。

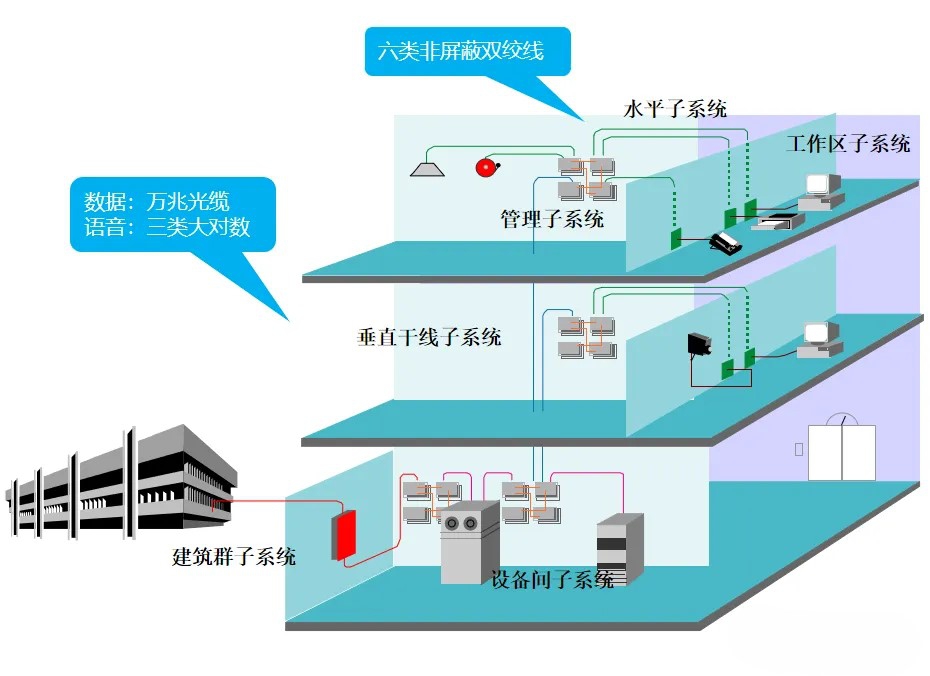

綜合布線涉及的子系統：

1）工作區子系統

2）水平子系統

3）垂直子系統

4）管理子系統

5）設備管理間子系統

6）建筑群子系統

一、機房、設備規劃

1、弱電總機房設置于1號住院樓一層：

2、匯聚機房設置在門診樓二層、1號住院樓一層、2號住院樓一層、4號住院樓一層；

3、其中4號住院樓一層設置備災機房。

4、在各個單體內每層設置1到3個弱電間，弱電機房與匯聚機房通過12芯多模光纜連接，匯聚機房與弱電間通過2根12芯多模光纜連接，水平支線到桌面端口按照千兆布線標準設計 。

5、行政、科研樓外網、語音共用機柜，內網單獨設置機柜，內外網機柜錯層放置。其余樓棟內網、外網、語音共用機柜。

二、布點原則：

1、值班室設置1組信息點位：1個內網、1個語音點；

2、醫生辦公室按6-8m2一個內網點，每間辦公室設置1-2個電話點。

3、單人間病房2個內網點；雙人間病房3個內網點；三人間病房4個內網點；在此基礎上，每個房間電視信息點旁增加1個內網點。

4、會議室設置2組信息點位：1個外網、1個內網、1個語音點；

5、手術示教室設置1組信息點位：1個外網、4個內網、一個語音點；

6、手術室設置5個內網點，1個光纖點。

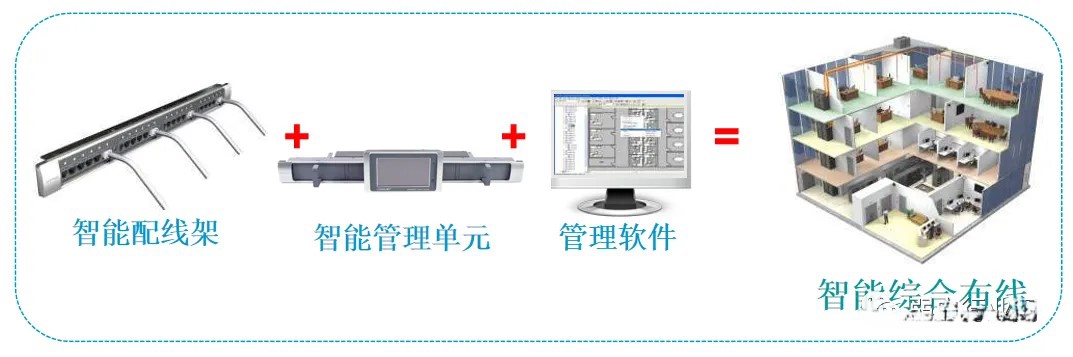

三、采用智能電子布線：

1、智能電子配線架

2、智能管理單元

3、管理軟件

智能布線將傳統布線系統與智能管理聯系在一起，通過電子配線架智能布線系統，將網絡連接的架構及其變化自動傳給系統管理軟件，管理系統將收到的實施信息進行處理，用戶通過查詢管理系統，便可以隨時了解布線系統的最新結構。通過將管理元素全部電子化管理，可以做到直觀、實時和高效的無紙化管理。

醫院作為人流密集公共場所，水平線纜采用LSZH低煙無鹵級別CAT6，垂直光纜采用采用LSZH低煙無鹵級別OM3多模光纖。
